Partenerul demn de un amplificator ca Adrenalin este noul preamplificator balansat ce reprezinta tehnologia Pathos de ultima ora.

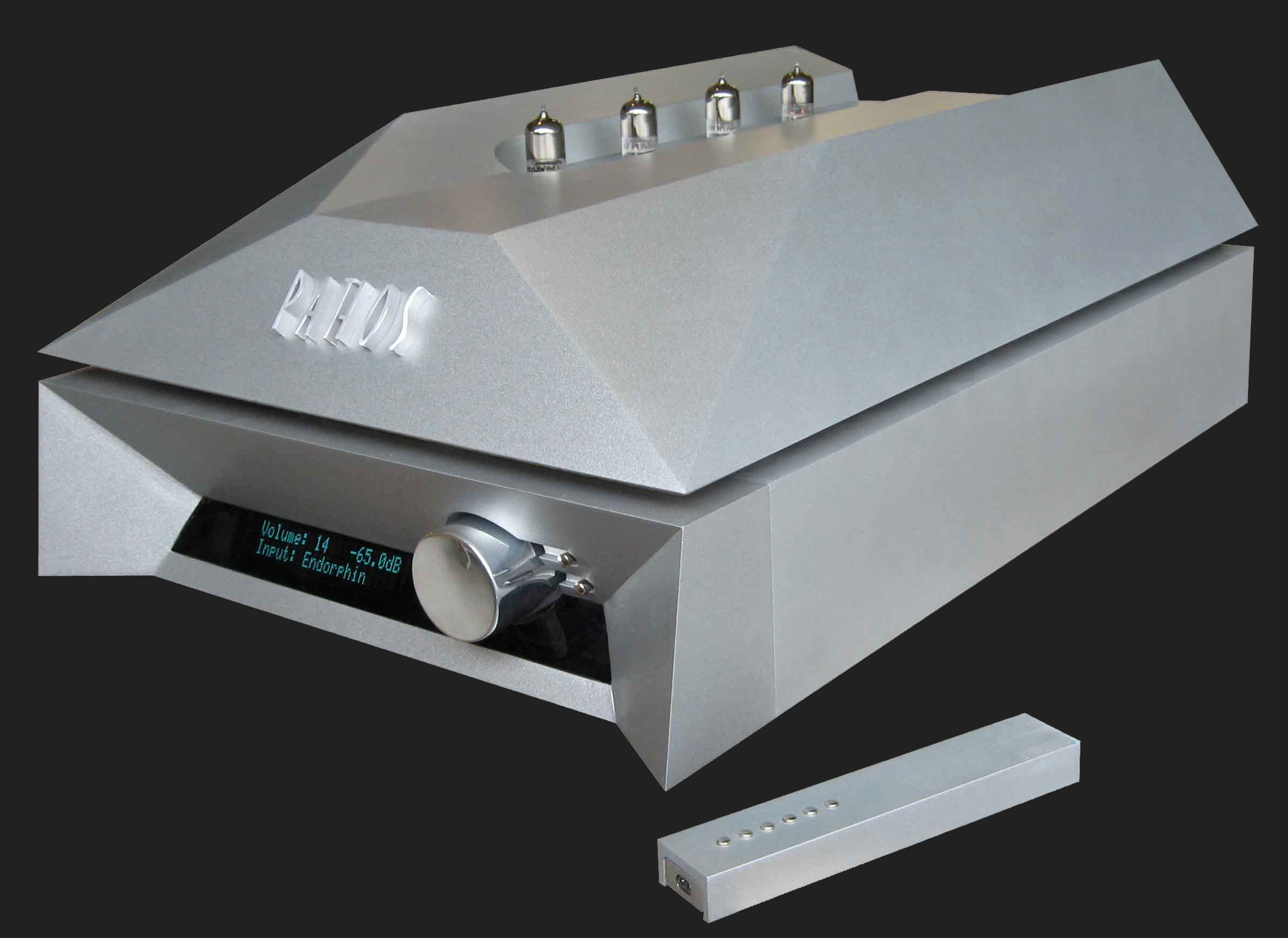

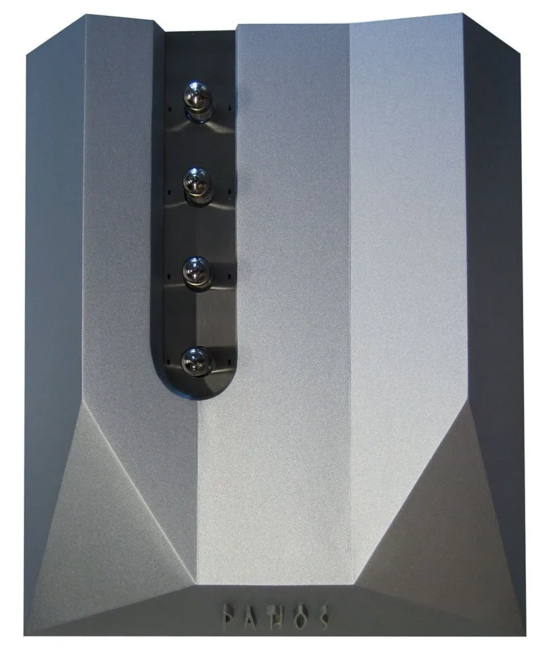

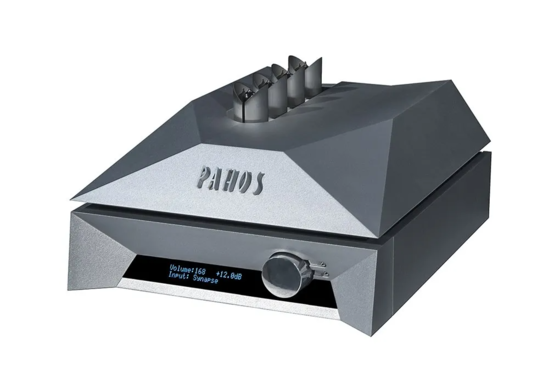

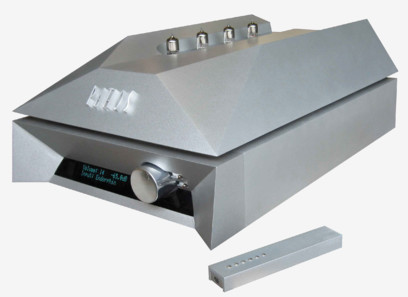

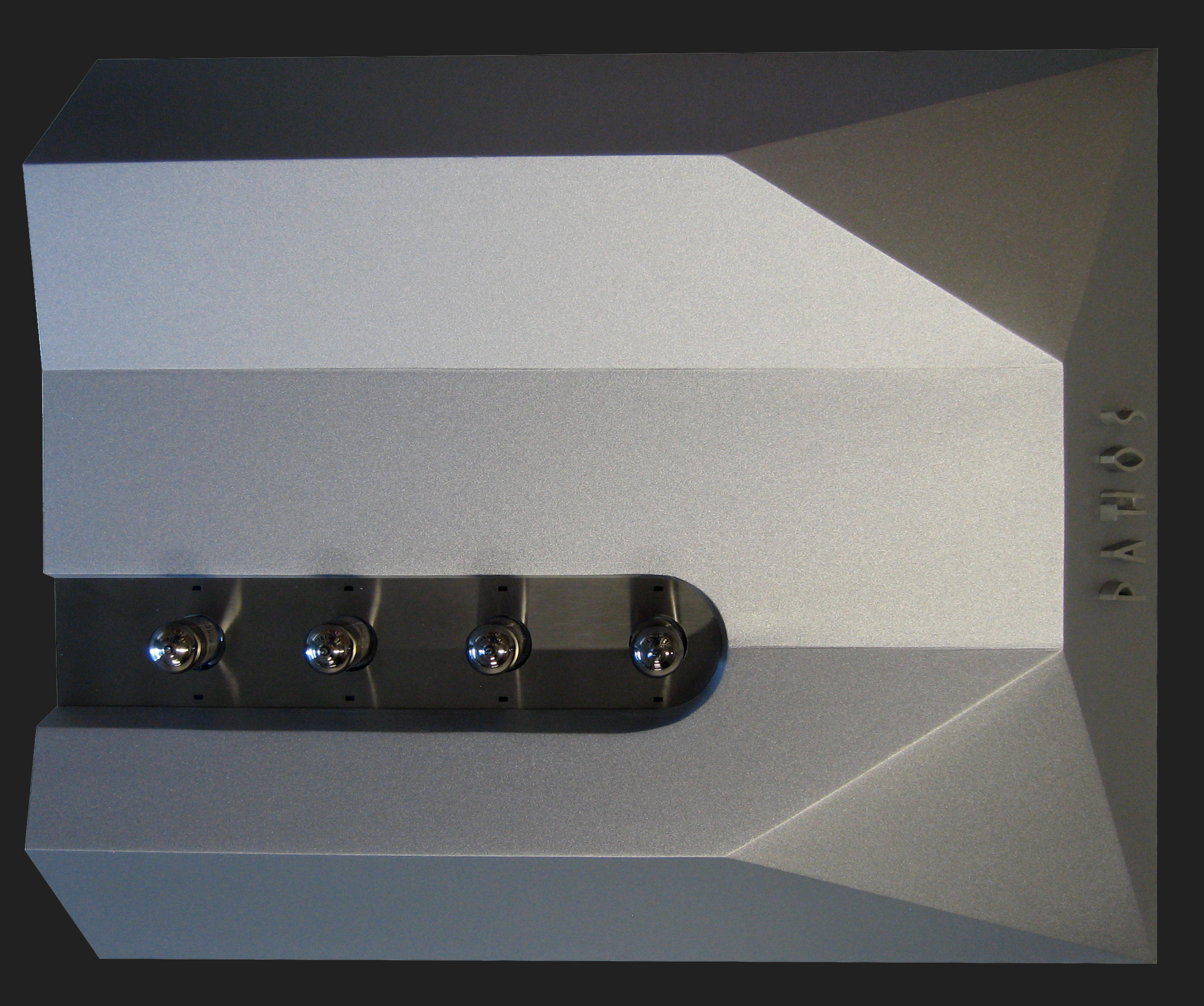

Dispozitivul este compus din doua sasiuri. Partea inferioara contine sursa de alimentare si toata logistica de control, inclusiv ecranul fluorescent, in timp ce partea superioara contine etajele de gestionare a semnalului analogic. Obiectivul este acela de a optimiza acest circuit complex prin pastrarea partilor galagioase din punct de vedere electric departe de cele utilizate pentru semnal. Preamplificatorul poate fi descris ca un aparat cu trei sasiuri deoarece etajele de linie ale celor doua canale sunt complet separate de sursa de alimentare. In plus, partea logica este separata cu o impamantare izolata.

Conexiunea dintre cele doua parti se realizeaza prin cuple ce garanteaza separarea circuitelor. Gratie acestei configuratii, se poate evita bucla de impamantare. Pana acum, designerii au realizat o deconectare electrica completa pe toate intrarile, pentru ca doar intrarea selectata este conectata electric la etajul de linie in timp ce toate celelalte sunt deschise, inclusiv nivelul de impamantare.

Tehnologie

Gestionarea semnalului este incredintata unui circuit hibrid cu trei etaje, oferit cu un diferential pentru amplificarea voltajului, unde este aplicat ulterior unei triode duble 6H30 si apoi unei perechi de buffere; primul este un buffer pe tuburi cu o a doua trioda dubla 6H30, iar al doilea este cu un tracker mosfet, capabil sa ofere o interfata cu o liniaritate maxima. Doua regulatoare de volum per canal gestioneaza semnalul balansat.

Canalele sunt solid state si sunt localizate in interiorul a doua module cu o forma rectangulara fixata pe circuitul principal; setarea are 168 de trepte cu intervale de 0.5dB. O caracteristica remarcabila a acestui preamplificator este memorarea unui anume nivel pe fiecare intrare, pentru a evita schimbari de volum cand comutati de pe un canal pe altul.

Amplificarea totala poate fi fixata la 0dB, +6dB sau +12dB, permitand sa profitati la maximum de regulatoarele de nivel sofisticate ce permit utilizarea latimii centrale si de a avea o rezolutie buna in orice setare.

Sursa de alimentare

O atentie deosebita a fost acordata sursei de alimentare si tuturor componentelor localizate in partea inferioara a sasiului. Daca este deschisa, ofera impresia unui amplificator de putere cu o cantitate mare de electronice. Doua parti contin sursele de alimentare ale etajelor de semnal; voltajul anodic, voltajul filamentelor (unul pentru fiecare tub), si voltaje pentru etajele analogice ale controalelor de volum pentru fiecare canal.

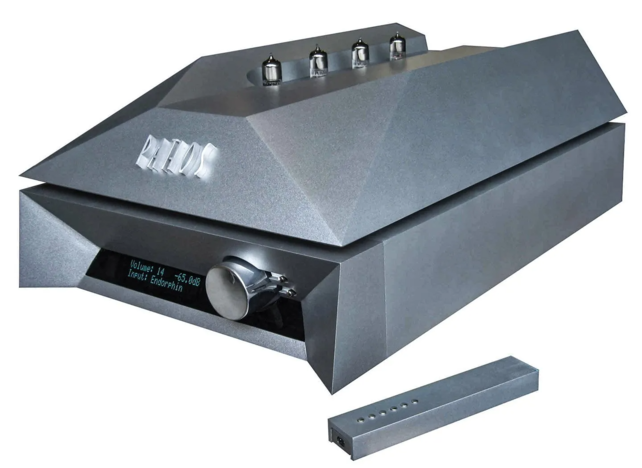

Partea centrala gazduieste sursa de alimentare a laturii digitale, cum este microprocesorul, releul, ecranul si encoder-ul. Ecranul fluorescent este o adevarata piesa de arta, afisand informatia utila, necesare in timpul functionarii pentru a putea citi intrarea selectata, pentru a seta atenuarea si pentru alte cateva date ale meniului (balansul canalelor, dezactivarea intrarilor, blocarea gain-ului pe intrare, personalizarea denumirii intrarilor, setarea gain-ului, etc.)
