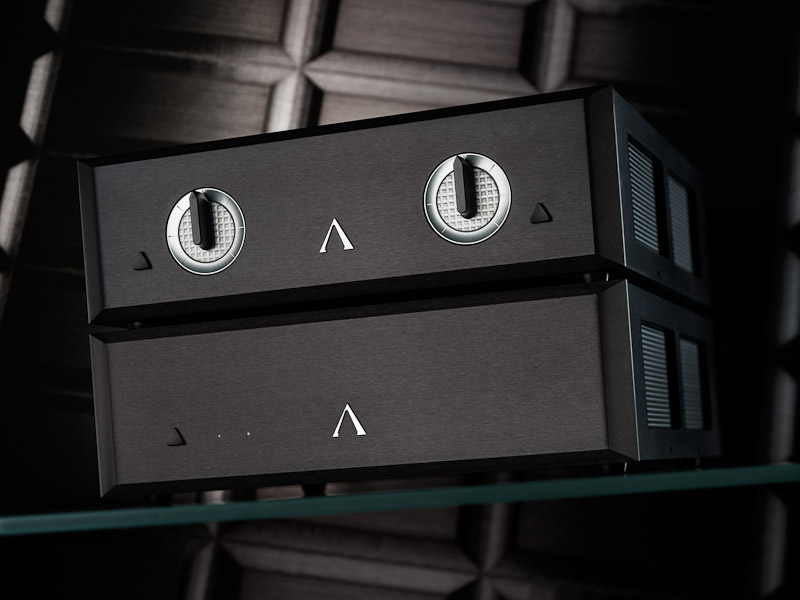

Io Eclipse VC - Tube Phono Stage

Io este un preamplificator cu lămpi de doză pentru cei mai pretențioși clienți

Schema proprietară permite factori mari de amplificare cu zgomot extrem de redus.

Acest lucru este esențial pentru dozele tip Moving-Coil, acolo unde curenții de intrare sunt extrem de mici.

Construcție dual-mono pentru unitatea principală, cu zero feedback.

Amplificarea semnalului și etajul de ieșire sunt realizate integral cu lămpi - sunt utilizate 16 tuburi în total.

Sunt utilizați 8 condensatori StealthCap de 0.22 uF / 600 V cu folie de cupru și 8 condensatori StealthCap de 4 uF.

Sursa de alimentare are propriul ei șasiu pentru a evita orice fel de posibile interferențe.

Regulatorul sursei de alimentare este și el realizat cu o schemă pe lămpi - sunt utilizate 8 tuburi în total.

Sunt utilizate două transformatoare, unul de 210 VA cu 14 înfășurări și unul de 170 VA.

Io este echipat cu o sursă de alimentare comună pentru ambele canale.

Opțional se poate achiziționa o sursă suplimentară pentru a fi folosite fiecare pentru câte un canal în configurație complet dual-mono.

Șasiul fabricat la CNC din aluminiu este rigid și inert acustic, panourile sunt amortizate cu materiale speciale.

Picioarele șasiului sunt Nimbus Couplers fabricate special de Harmonic Resolution Systems.

Culorile principale sunt negru și argintiu și se pot personaliza combinațiile de culori ale butoanelor.

Setările de impedanță pentru intrarea phono sunt selectabile pe panoul din spate cu set de jumperi

Impedanță : 10, 20, 40.2, 75, 121, 243, 475, 1 K, 4.75 K, 10 K ( dacă se dorește setarea de 47 K, aceasta poate fi făcută doar direct în fabrică și este fixă )

Varianta VC cu control de volum nu are setări de gain ! Se folosește controlul de volum de pe panoul frontal ( maxim corespunde cu 80 dB gain / 0 dB atenuare ).

VC = Control de volum

Pentru a putea fi folosit direct cu un amplificator de putere a fost adăugat un control de volum pas cu pas.

Acest control de volum este special, sunt folosite câte 4 comutatoare cu contacte argintate Shallco cu 46 de poziții pe fiecare canal.

Sunt comutate mecanic 184 de rezistențe Roederstein per canal.

Numărul constant de piese folsite pe fircare treaptă de volum asigură un răspuns liniar indiferent de treapta de volum selectată.

Odată cu controlul de volum, Io este echipat și cu o intrare auxiliară pentru o sursă de linie ( CD player ).

Aceasta are conectori RCA și XLR, eventualul semnal nebalansat este transformat în diferențial-balansat imediat la intrare.

Specificații :

intrare phono RCA / XLR

intrare auxiliară de linie RCA / XLR

ieșiri RCA / XLR

setări load : 10, 20, 40.2, 75, 121, 243, 475, 1 K, 4.75 K, 10 K ohm selectabile ( sau 47 K ohm fix din fabrică )

răspuns în frecvență : 20 Hz - 20 kHz ( +- 0.25 dB )

raport semnal / zgomot = minim 70 dB, A-weighted ( 1 mV input, 80 dB setting )

tuburi folosite în etajul phono ( per canal ) = V1 și V2 ( 12AX7LP, 12AX7 sau E83CCS ),

V3 - V6 ( 12AX7WB, 12AX7 sau E83CCS ), V7 ( 6922 ), V8 ( 6SN7 )

tuburi folosite în sursa de alimentare = 2 buc EL34 sau 6CA7 , 6 buc 12AX7

consum = 350 W sarcină

dimensiuni (înălțime, lățime, adâncime ) = 13 cm, 44 cm, 46 cm unitatea principală / 13 cm, 48.5, 46 cm sursa de alimentare

greutate ( cu ambalaje ) = 20.5 kg unitarea principală / 25 kg sursa de alimentare
