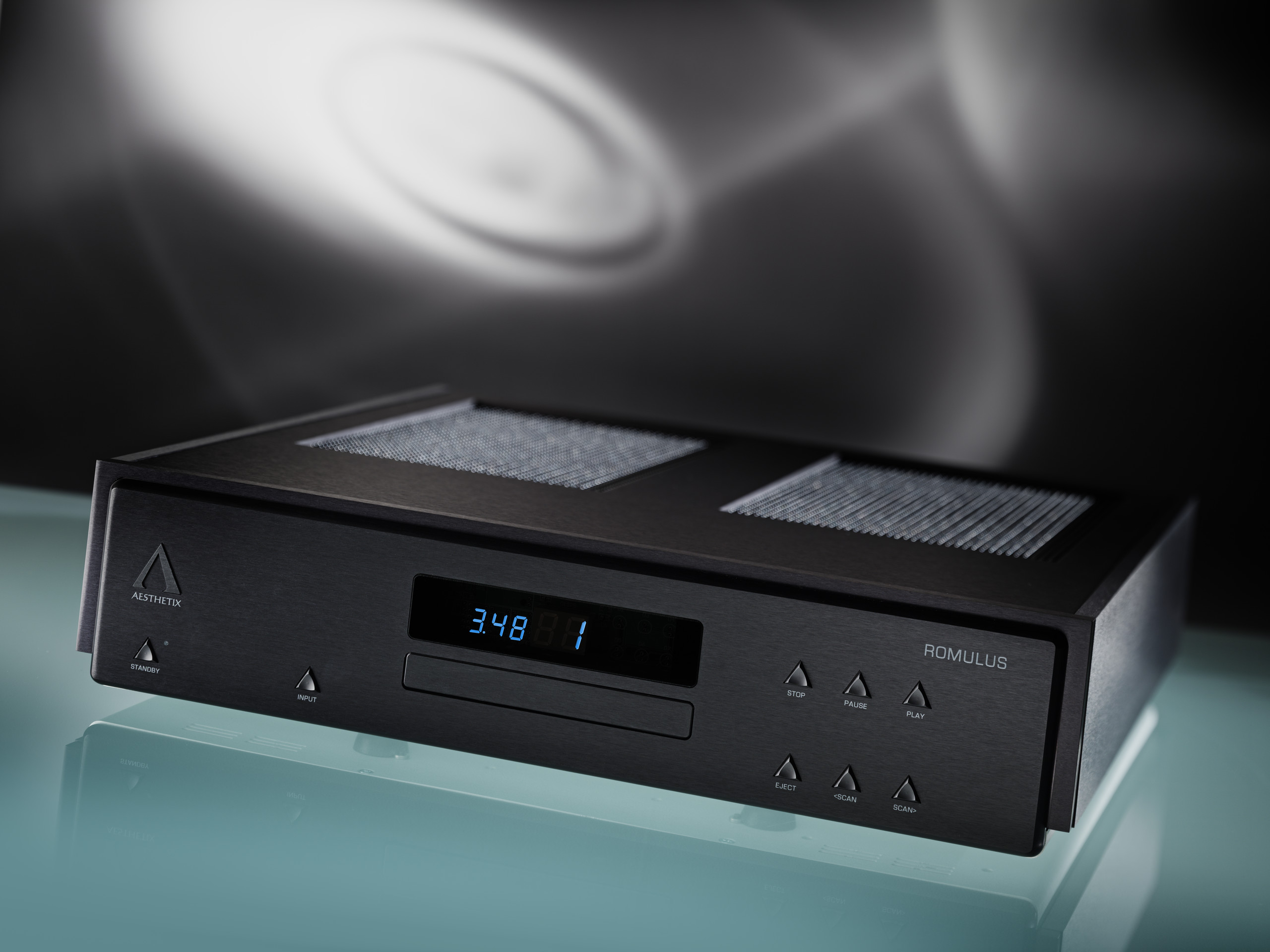

Romulus Eclipse VC - CD player cu control de volum

Convertor Digital - Analog care permite rezoluții până la 24 bit / 192 kHz

Conexiunea USB pentru Computer Audio permite rezoluții până la 24 bit / 384 kHz și DSD128

Modul asincron este licențiat de la Gordon Rankin / Wavelength Technologies.

Clockul folosit este low-jitter și amplasat imediat lângă DAC.

Astfel este atins un nivel extrem de scăzut de jitter inclusiv pe intrările S/PDIF.

Intrarea USB este izolată galvanic cu cuplaj optic, inclusiv masa. Nu există contact electric între intrarea USB și circuitele analogice sau digitale din Pandora.

Secțiunea DSP folosește chipul Motorola DSP 56362 , filtre de oversampling custom-made și un buffer de 1.5 MB.

Semnalul DSD este procesat nativ și nu este convertit în PCM ( DSPul este ocolit complet ).

Clockul intern este făcut la comandă și are cristale separate pentru sursele pe 44.1 kHz și pentru cele bazate pe 48 kHz alimentate separat și izolate de DAC.

Conversia din digital este făcută de chipul Burr-Brown PCM 1792A în mod diferențial.

Partea digitală este complet izolată de cea analogică cu surse de alimentare separate.

Amplificarea analogică e construită în jurul lampii 12AX7, în mod full diferențial și cu zero feedback.

Sunt utilizate rezistențe Roederstein cu film metalic și condensatori din polipropilenă Rel-Cap

Sunt două surse de alimentare pentru acest circuit, separat pentru tensiune negativă și pozitivă.

Buferul de ieșire e bazat pe câte o lampa 6922 pe canal, tot înmod diferențial și cu zero feedback.

Pentru buferul de ieșire se folosesc alte două surse de alimentare, separat de cele pentru amplificare.

Sunt folosite trei transformatoare separate în total, câte unul pentru partea digitală, circuitele de comandă și control și unul cu șase înfășurări pentru etajul analogic.

Mecanismul CD este fabricat de TEAC și datele sunt extrase direct din busul IDE. Master clockul DACului controlează timingul și astfel minimalizează jitterul.

Transportul este complet izolat magnetic, electric și mecanic de DAC într-o cușcă Faraday.

Pentru partea de CD sunt prevăzute două transformatoare separate și trei surse liniare suplimentare față de cele folosite de DAC.

VC = Control de volum

Pentru a putea fi folosit direct cu un amplificator de putere a fost adăugat un control de volum hibrid cu relee.

Acest control de volum hibrid este special, deosebit de soluțiile uzuale făcute în domeniul digital în care se pierd câte 1 bit de rezoluție la 6dB de atenuare.

Soluția hibridă operează parțial în domeniul digital pentru pași mici de 1 dB și parțial în domeniul analogic pentru trepte de 6dB.

Așa se pot obține 88 pași de 1 dB de atenuare cu zero pierderi de rezoluție.

Eclipse :

Condensatorii de polipropilenă dintre gain stage și output sunt înlocuiți cu .22 uF / 600 V Stealthcap.

Cei 4 condensatori per canal de 2 uF / 400 V din etajul de ieșire sunt înlocuiți cu 4 uF / 400 V Stealthcap cu folie de cupru.

Transformatorul principal este decuplat pe suporți izolatori.

Cele 5 picioare de susținere din cauciuc se înlocuiesc cu Nimbus Couplers fabricați special pentru Aesthetix de Harmonic Resolution Systems

Materiale de amortizare sunt amplasate în puncte cheie ale șasiului.

Transformatoarele puse pe sistemul de izolare sunt legate la masă într-un singur punct ( nu mai fac contact cu șasiul )

Specificații :

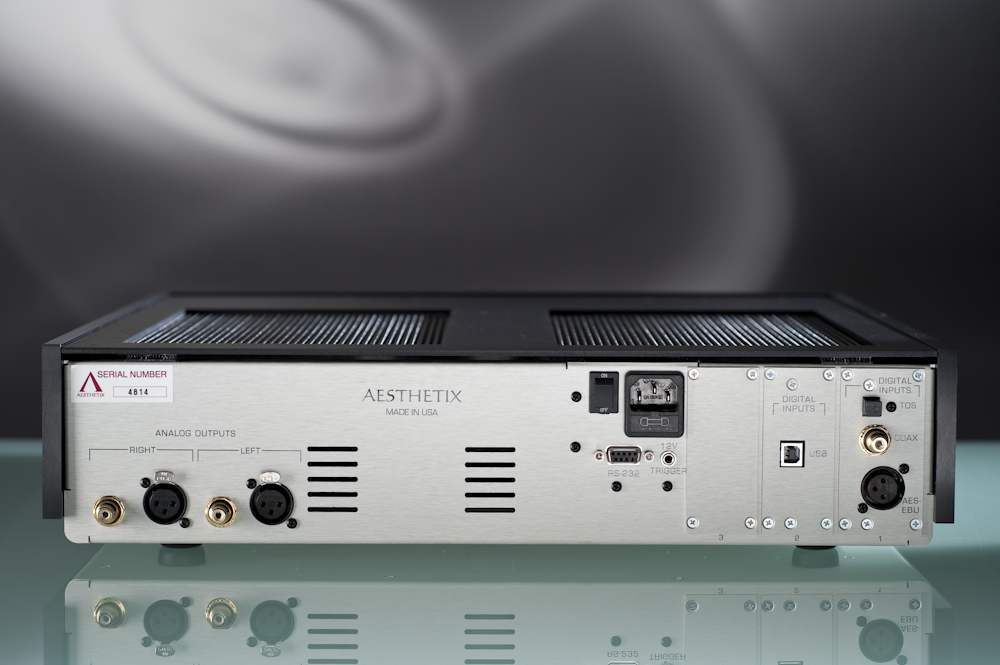

intrare AES/EBU, RCA coaxial, Toslink optic, USB

PCM până la 24 bit / 192 kHz ( 24 bit / 384 kHz pe USB )

DSD64 și DSD128 doar prin USB

semnal maxim ieșire = 2.4 V RCA / 4.8 V XLR

impedanță ieșire = 300 ohm XLR

consum = 25 W standby / 70 W sarcină

dimensiuni = 11 cm înălțime / 46 cm lățime / 46 cm adâncime

greutate ( cu ambalaje ) = 13.6 kg
