Puterea de a lasa muzica sa curga liber

Un nou standard de 6 amperi

variind de la 5 la 24V - tot controlul, toata muzicalitatea

am ascultat...

... in afara cutiei

„Ce am invatat de la primele noastre scheme de bricolaj, pana la lansarea Super10 de referinta? Asta pentru urechile voastre sa auda atunci cand asculta Super6.

Am dezvalui prea multe cand ne-am bucura de muzicalitatea lui Super6, de controlul sau, de spatiul sau spatios. reprezentarea muzicala, capacitatea sa de a elibera spiritul

muzicii in sine. Suntem destul de siguri ca veti crede ca nu am exagerat un singur cuvant...

Si a ascultat...

...in interiorul cutiei

Toate componentele de inalta calitate intr-o implementare optima - construim Super6 dupa propriile noastre standarde: „ne place sa ne jucam cu asta in propriile noastre configuratii”. Aceasta este ceea ce ati putea si ar trebui sa va asteptati de la sursele de alimentare Farad.

Arunca o privire in sectiunea Anatomie pentru a afla de ce Super6 iese in evidenta fata de concurentii sai.

Anatomia sursei dvs. de alimentare Super6

Evidentierea elementelor fundamentale ale performantei sale

Evidentierea elementelor fundamentale ale performantei sale

Sectiunea de netezire a filtrului Hf Pi : Condensatorii ESR scazut si filtrarea de soc in mod comun Hf reduc ondulatia si zgomotul Hf de la retea si redresoare. In total, exista 6 sectiuni de filtru pi intr-un Super6 pentru a reduce zgomotul Hf la minimum inainte si dupa reglare. Zgomotul de joasa frecventa (ripple) este complet eliminat de dubla reglare si supercondensatoare.

Etapa de iesire cu folie : Super6 are o etapa de iesire a condensatorului cu folie MKS de 150uF. Condensatorii MKS sunt utilizati pentru o functionare stabila si o calitate excelenta a sunetului, in timp ce ESR este foarte scazut din cauza absentei condensatorilor electrolitici. Toate acestea asigura o livrare ultra-rapida a puterii, un fundal negru, mentinand in acelasi timp functionarea pe intreaga latime de banda

Intrerupator termic magnetic : Dotat standard in Super6, acest TMCB bate joc de conventiile cand vine vorba de muzicalitate, flux si reproducere muzicala in cel mai natural mod. Spectaculos prin a fi nespectaculos. Pur si simplu il adoram si suntem siguri ca si tu !

Super Capacitor Power Bank : Supercaps reglate la tensiunea sursei de alimentare ofera o capacitate de 2.3F (2.300.000uF) pana la 8.3F (8.300.000uF), in functie de tensiune. Aceasta banca actioneaza ca o baterie virtuala, furnizand reglajul final de zgomot redus cu putere de intrare curata totala si stabila. Rezultatul este o tensiune DC pura cu cel mai mic nivel de zgomot posibil pe toata latimea de banda.

SPECIFICATII TEHNICE

Tensiune de iesire Capacitate Consum maxim de energie

• 5 8.3F 75W

• 9 5.0F 100W

• 12 (sau -12) 4.2F 120W

• 15 (sau -15) 3.6F 135W

• 19 2.8F 160W

• 24 2.3F 180W

Orice alta tensiune intre 5V si 24V disponibila la cerere speciala

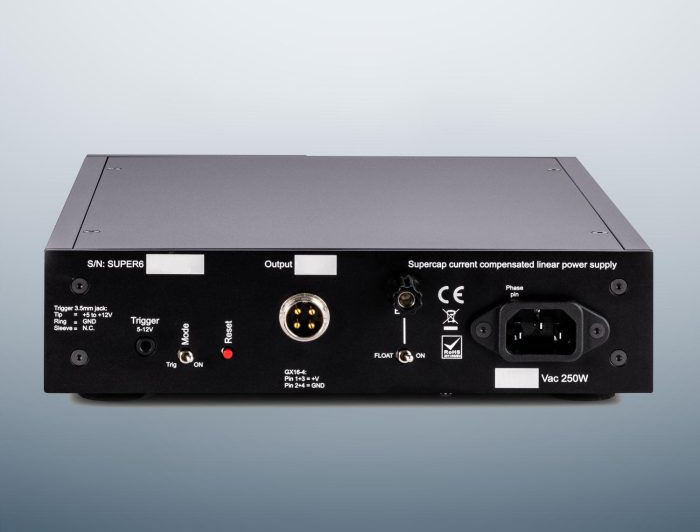

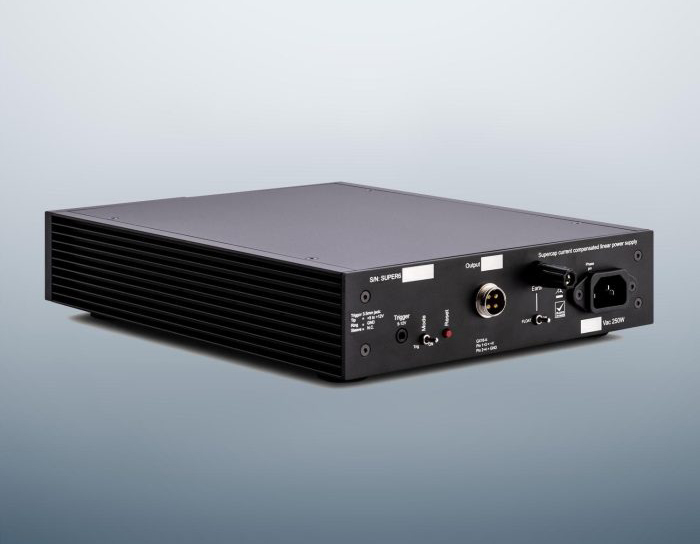

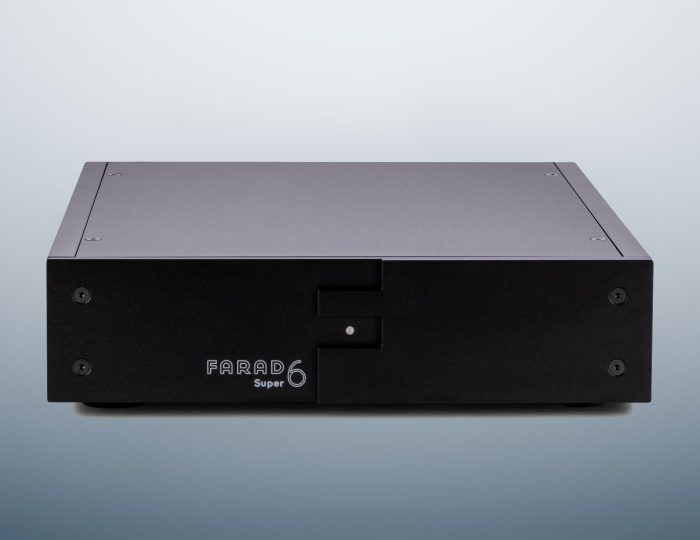

Fata si spatele sursei de alimentare Super6, comenzi si conexiuni

1) LED indicator. LED-ul frontal are mai multe moduri

a) Albastru continuu: sursa de alimentare este gata, tensiunea prezenta la iesire.
b) Albastru si rosu continuu (violet): tensiunea de intrare AC prea scazuta sau tensiunea de iesire prea scazuta (scurta), fara eroare critica, se transforma in eroare (d) dupa 3 secunde.
c) Rosu decolorat: Sursa de alimentare incarca bancile de supercondensatori la pornire.
d) Rosu intermitent: Eroare de alimentare. LED-ul clipeste rapid si apoi incet cu codul de eroare.
e) Fara LED. Sursa de alimentare este dezactivata sau in resetare sau TCB declansat.

2) Conector de iesire DC. Folosim un conector GX25-4 placat cu aur. Plus este conectat la pinii 1 si 3 si minus la pinii 2 si 4. Aceasta iesire furnizeaza tensiunea nominala (indicata la pozitia 4) la un curent maxim de 10A.
3) Comutator de resetare. Acest comutator reseteaza microprocesorul sursei de alimentare. Dupa o resetare, alimentarea va incepe o noua secventa de pornire. Poate fi folosit pentru a reseta dispozitivul furnizat sau la schimbarea intre diferite dispozitive. De asemenea, atunci cand a aparut o eroare si alimentarea trebuie repornita.
4) Tensiunea nominala de iesire. In aceasta caseta este nota tensiunea de iesire fixa ​​din fabrica.
5) Declansatorul. Super6 poate fi activat.

5a) Modul declansare: Trig inseamna ca sursa este pusa in standby si pornita de intrarea de declansare. O sursa activa va afisa un LED albastru, modul de asteptare va afisa un LED albastru decolorat. ON inseamna ca iesirea de alimentare este intotdeauna activa normal.
5b) Intrare de declansare: intrarea de declansare foloseste un conector jack stereo de 3,5 mm, +5V pana la +12V pe varf si GND pe inel. GND-ul mufei nu este conectat.

6) Indicatie de tensiune de retea. Cand este mentionat „115”, sursa de alimentare este configurata pentru intervalul de tensiune 110-120Vac, 50-60Hz. Daca este mentionat „230”, sursa de alimentare este configurata pentru intervalul de tensiune de retea 220-240Vac / 50-60Hz. „100”   si „127” sunt configurate pentru intrarea 100Vac si 127Vac 50-60Hz.
7) Conector IEC de retea. Plasati cablul de alimentare la acest conector. Sursa de alimentare este optimizata astfel incat sa fie prezent cel mai mic curent de scurgere atunci cand faza AC este aplicata la pinul (pin L / faza) al conectorului
8) Numar de serie. Consultati intotdeauna acest numar in orice comunicare cu dealerul dumneavoastra sau direct cu sursele de alimentare Farad.
9) Conector de impamantare. Impamantarea exterioara a Super6.

9a) Comutator plutitor: conectorul de impamantare poate fi conectat la iesirea GND printr-un rezistor 10R paralel cu o bobina (ON) sau deconectat pentru a face o sursa de alimentare plutitoare (FLOAT). Pentru siguranta, pamantul este intotdeauna conectat la carcasa Super6.
9b) Conector de impamantare: Puteti conecta o cutie de impamantare externa sau de impamantare aici, conectorul de impamantare are un fir gol, pica mica si banana.
