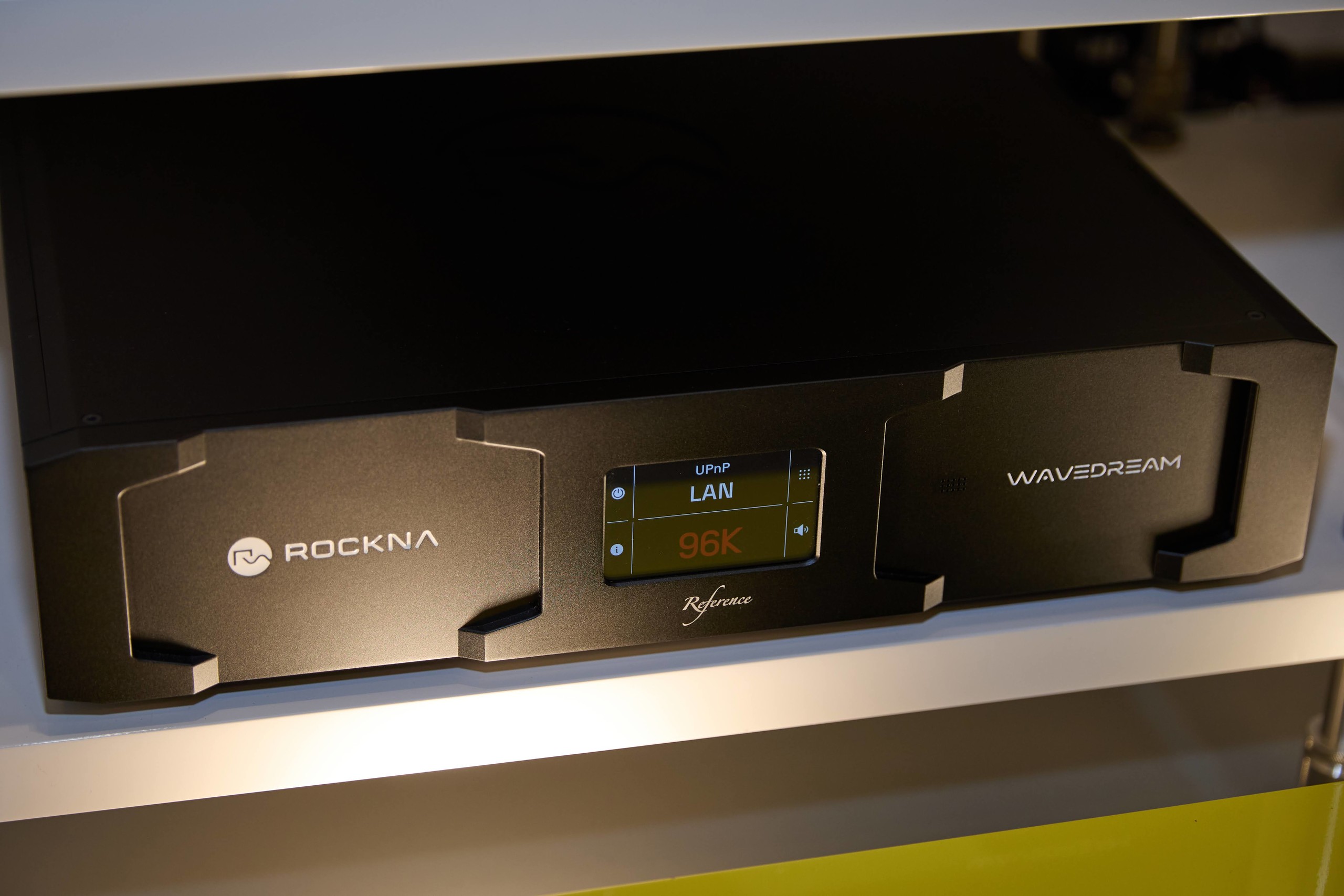

Rockna Wavedream Reference Signature - sunetul pe care l-ai cautat, chiar si mai mult !

transcende realitatea, cufunda-te in sunet !

Rockna a lansat acum 10 ani DACul Wavedream, un simbol al firmei, un produs de succes in lumea audiofila.

Wavedream Reference este mai mult decat evolutia DACului original Wavedream.

Wavedream Reference Signature duce povestea companiei Rockna la un cu totul alt nivel, impingand tot mai departe limitele posibilului in conversia digital analogica.

 Culminare a efortului sustinut in ani de truda si perseverenta, Wavedream Reference este un produs special, o schimbarea profunda a brandului Rockna.

Fiecare produs Rockna se distinge prin platforma proprie hardware si prin software original.

Rockna nu se multumeste cu limitarile impuse de chipurile cumparate de-a gata, modulele streaming OEM sau op-ampuri.

Asa cum a facut mereu, Rockna propune solutii originale, elegante si inovatoare.

Arhitectura hardware

Inima Wavedream Reference Signature este reprezentata de arhitectura hardware originala, creata pentru precizia si rafinamentul absolut in reproducerea sunetului.

DACul Wavedream Reference Signature este construit in jurul unui chip AMD ZYNQ pentru procesare generala si a 4 procesoare FPGA dedicate separat, cate unul pentru fiecare faza a conversiei.

Pentru a obtine un aranjament elegant, placa de baza pentru interfata si conexiunea de retea are 10 straturi.

Sursa de alimentare este o conceptie noua, cu zgomot extrem de scazut.

Sunt folosite cate doua placi de conversie efectiva pe canal, dispuse simetric.

Comparativ cu Wavedream DAC original, a fost scurtat traseul semnalului de date si cel de clock si au fost optimizate conexiunile intre module.

Transformatoarele toroidale si displayul sunt ecranate intern cu carcase din cupru.

Etajele analogice care urmeaza conversiei din digital sunt ascunse in spatele placilor de pe canalele stang si drept.

Filozofia Rockna pentru a obtine un convertor exceptional consta in arta de a conecta cele doua lumi analogice si digitale in asa fel incat rezultatul sa pastreze cele mai fine nuante ale inregistrarii originale.

Multi cred ca secretul consta in corectitudinea procesarii digitale, dar aceasta este doar o piesa din puzzle.

Atunci cand informatia este adusa din domeniul digital in cel analogic, circuitul de clock joaca un rol critic in obtinerea realismului si a naturaletii sunetului si a imaginii holografice.

Majoritatea convertoarelor din piata mizeaza pe conversia asincrona (ASRC) oferita de chipurile pe care le folosesc.

Din pacate, calitatea conversiei asincrone implementata in aceste chipuri nu poate oferi performanta absoluta, chipurile respective fiind niste produse realizate cu compromisuri.

Pentru Wavedream Reference Signature, Rockna a proiectat una dintre cele mai avansate si performante solutii de clock digital PLL care nu este bazat pe ASRC.

Astfel DACul are potentialul de a se comporta ca o adevarata sursa analogica, cu ritm dinamic si natural.

Un alt element cheie consta in faptul ca semnalul digital practic este un semnal electric analogic care circula cu mare viteza si trebuie tratat ca atare.

Practic, bitii sunt semnale electrice analogice dreptunghiulare care traverseaza trasee de cablaj, conectori, cabluri.

Ca orice semnal analogic, poate fi afectat de ringing, spikeuri, reflectii, crosstalk, jitter (phase noise) etc

De aceea, Rockna utilizeaza tehnologie de radiofrecventa pentru a combate toate aceste efecte negative, chiar daca echipamentul transporta semnal audio.

Sursa Liniara

 Reference Signature este alimentat dintr-o sursa liniara care actioneaza ca un pre regulator.

In plus, fiecare etaj dispune de propriul regulator de tensiune.

20 de circuite dedicate alimentarii ofera aproximativ 50 000 uF de filtraj.

Transformatoarele toroidale sunt ascunse sub ecranaje din cupru.

Modulele DAC

Conversia din digital in analog este realizata cu module proprii, o evolutie a modulelor folosite in DACul Wavelight original.

Modulele sunt o realizare complexa, cu o topologie hibrida in trepte (R2R) controlata de un algoritm implementat in propriul chip FPGA.

Modulul poate sustine rate de 6 MHz, iar iesirea modulului este fara buffer, astfel asigurand transparenta si naturalete desavarsita a sunetului.

Etajul analogic

Dupa ce se incheie conversia din digital, semnalul analogic ajunge in etajul de iesire.

Contributia acestuia este la fel de importanta ca a celor anterioare.

Etajul de iesire din Wavedream Reference Signature a fost reproiectat de la zero, este total discret si se comporta ca un buffer de mare viteza.

Sunt combinate componente JFET si bipolare intr-o schema in clasa A, cu impedanta de bucla scazuta si zgomot echivalent cu 1 nV.

Arhitectura Software

Filtre digitale

Semnalului digital primit de Wavedream Reference Signature i se face up-sampling cu o rata de x16.

Modulele primesc spre decodare semnal la 768 kHz sau 705.6 kHz in functie de semnalul de intrare ( 48 sau 44.1 kHz ).

Aceasta rata este optima pentru obtinerea maximului de performanta din modulele de conversie.

Pentru a sustine aceasta rata de upsampling de 16 x este necesara o putere de procesare semnificativa.

Filtrele digitale sunt rezultatul efortului combinat a mai multor blocuri DSP puse in paralel.

Filtrele digitale folosite de Wavedream Reference Signature sunt originale, realizate de Rockna.

Au fost evitate filtrele banale de tip Nyquist deoarece s-a constatat ca nu ofera suficient potential.

Dupa multe simulari matematice si auditii practice au fost preferate filtre de tip Parks-McClellan.

Sund disponibile trei variatii in firmwareul curent: linear, minimum-phase si hybrid-phase.

Toate sunt optimizate si atent construite cu numere mari de taps ( 5K).

Diferenta dintre ele este legata de raspunsul la impuls.

Filtrul linear-phase imparte energia de ringing egal inainte si dupa impuls.

Filtrul minimal-phase o pune dupa impuls, iar hybrid-phase  este o combinatie a celor doua, mutand o mare parte din energie dupa impuls.

 Streaming de retea

Wavedream Reference are implementat un streamer de retea unic, integrarea cu DACul fiind nativa.

Practic, nu exista un etaj de streaming separat care sa alimenteze DACul cu flux digital.

Streamerul propriu-zis este implementat direct in FPGA.

Interfata cu utilizatorul

O interfata simpla si clara este ceea ce echipa Rockna a dorit si a realizat cu Wavedream Reference.

Sunt trei posibilitati de control: displayul touch screen, telecomanda clasica si aplicatia disponibila pentru iOS si Android.

Caracteristici  :

procesor FPGA AMD ZynQ cu firmware original Rockna

Up-sampling

Re-clock

Input Processing

Control de volum cu 32 de pasi fini de 0.5 dB

kernel Linux custom

Streamer de retea

aplicatie de control iOS + Android

4 module DAC originale cu arhitectura hibrida R2R, cate un FPGA dedicat 27 bit pentru fiecare

Dither si bandwidth selectabil pt DSD

Sursa liniara de alimentare cu zgomot ultra scazut

Regulatoare separate pentru fiecare nod critic

Regulatoare separate pentru etajele analogice

Filtraj generos 50 000 uF

Ecranaje cu cupru pentru etajul de alimentare si transformatoarele toroidale

Manager clock optimizat Femtovox 2

Distributie clock in oglinda

PCB principal cu 10 straturi / PCB etaje DAC cu 6 straturi

arhirectura digitala PLL originala ( nu ASRC )

Etaj de iesire analogic clasa A cu componente discrete

Nivel de zgomot ultra scazut

Iesiri RCA si XLR cu impedanta foarte scazuta

display touch 800 X 400 ( 3.5 IPS )

Telecomanda metalica

Sasiu din aluminiu

consum 40 W
